Krovovi od trapezoidnog lima su neizostavni na poljoprivrednim i industrijskim objektima – kao što su štale, skladišta ili proizvodne hale – zahvaljujući svojoj robusnosti, dugotrajnosti i svestranosti. Međutim, za ugradnju fotonaponskih sistema postavljaju posebne zahteve u pogledu planiranja i montaže. Uz svoje proverene Dome 6 komponente, K2 Systems nudi dva pametna rešenja za dodatno podizanje PV modula na krovovima od trapezoidnog lima. Oba varijante su testirane u praksi i sada ih PV stručnjaci mogu direktno planirati pomoću softvera za projektovanje K2 Base – za veću efikasnost i fleksibilnost u planiranju projekata.

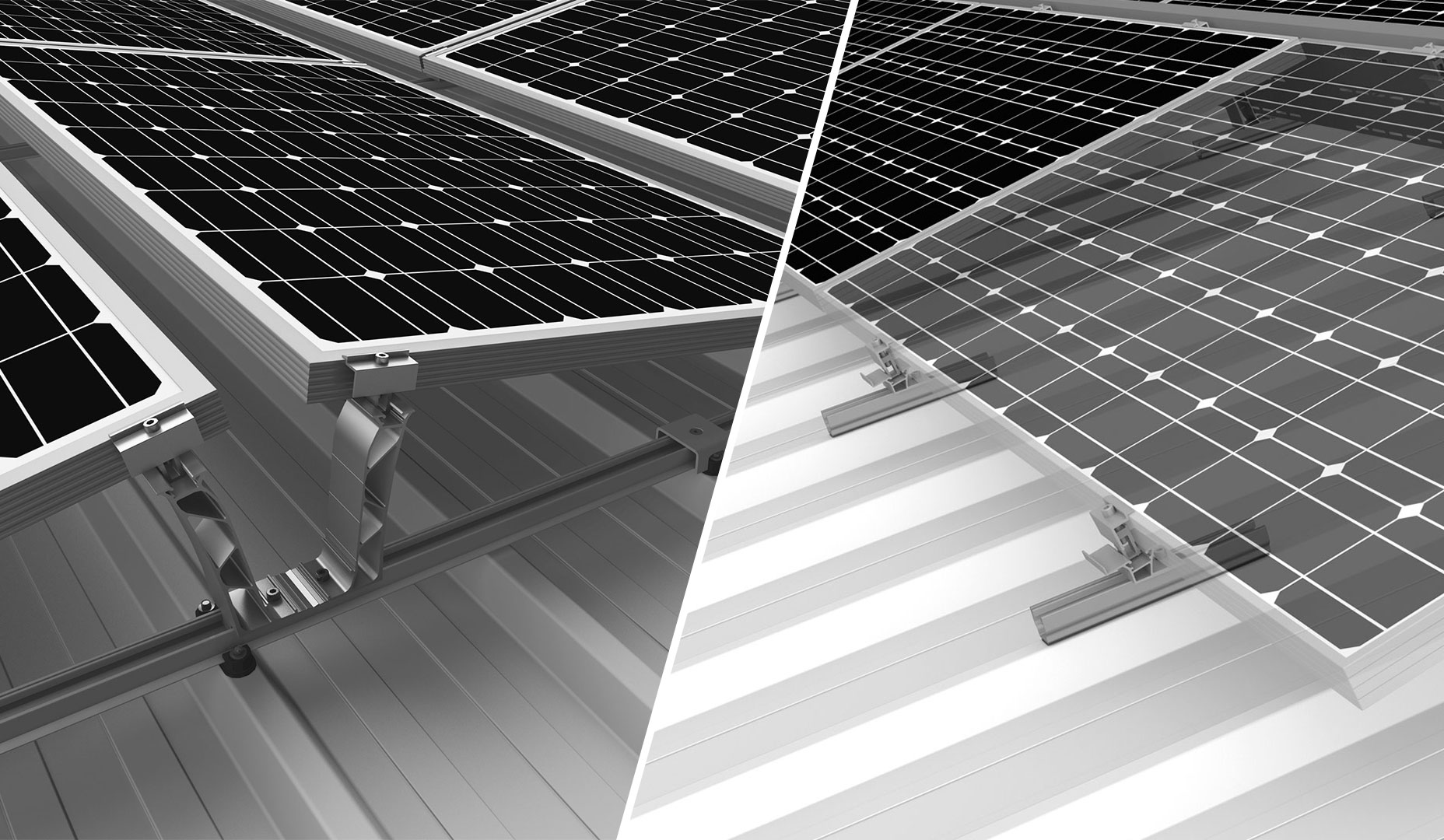

Dodatno podizanje na krovovima od trapezoidnog lima omogućava bolji ugao sunčevih zraka i time optimizovan energetski prinos – posebno kod blagih nagiba krova između 0° i 10°. U zavisnosti od tipa krova i željene orijentacije modula, dve proverene sistemske kombinacije – zasnovane na kratkim ili dugim šinama – omogućavaju preciznu i energetski efikasnu montažu PV modula.
S-/D-Dome 6 na K2 BasicRail šini

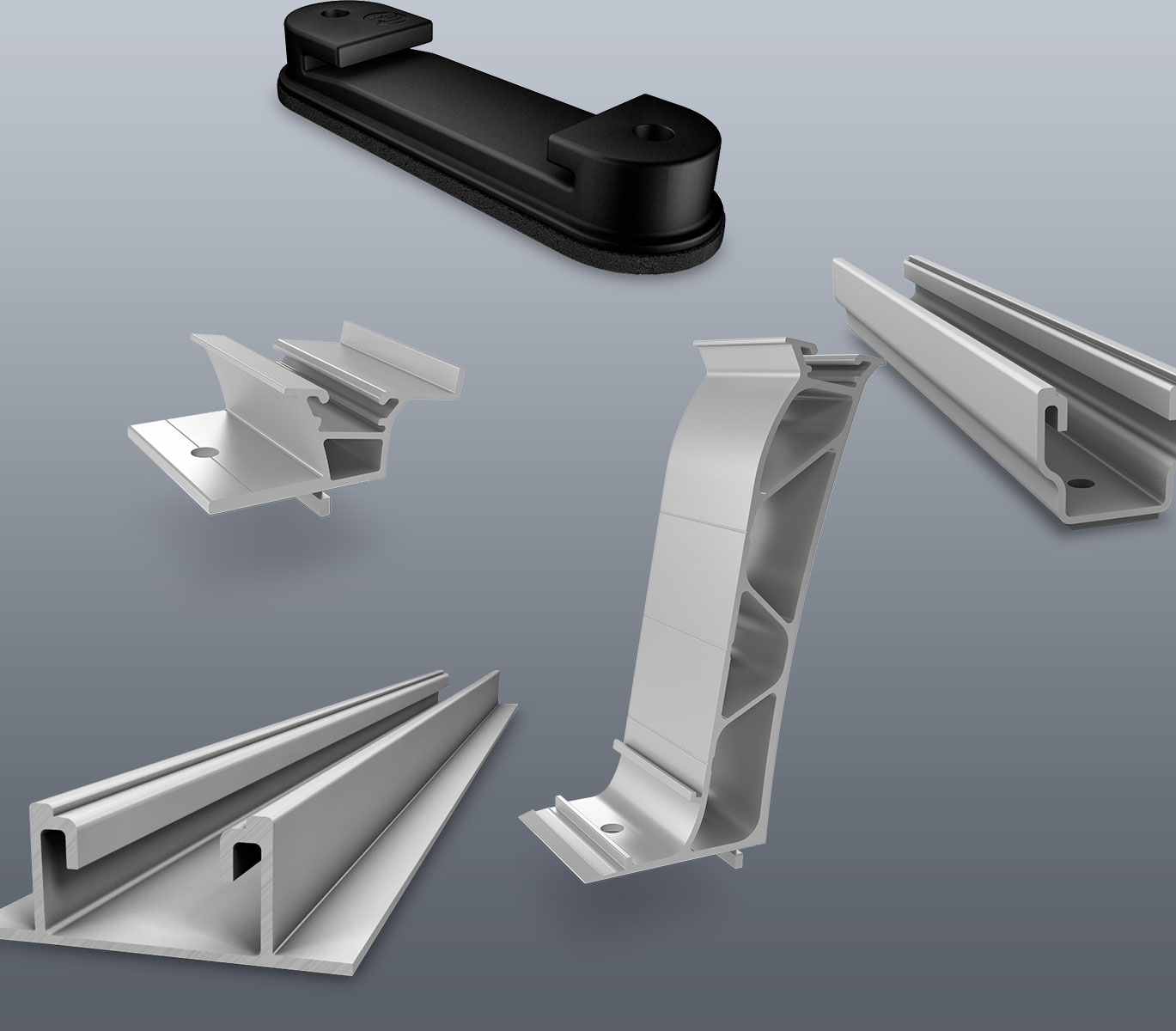

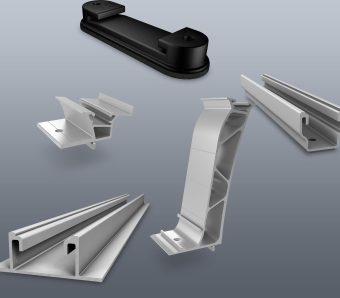

K2 BasicRail je pravi svestrani sistem: može se instalirati u samo četiri koraka, podnosi velika opterećenja i ima nemačko građevinsko odobrenje. Na trapezoidnim krovovima montira se kao noseća šina pod pravim uglom u odnosu na visoki greben i postavlja se „plivajuće”, što omogućava kontrolisano termičko širenje. Šina se pričvršćuje pomoću K2 BasicClip-a, nosača sa funkcijom umetanja, koji se direktno fiksira na lim samourezujućim šrafovima. Za podizanje se koriste Dome 6 komponente poznate iz primene na ravnim krovovima, tako da se solarni paneli na kraju rotiraju za 90° u odnosu na nagib krova. Time se obezbeđuje optimalna izloženost suncu. U zavisnosti od zahteva projekta, ovo rešenje se može realizovati sa S-/D-Dome 6.10 ili S-Dome 6.15.

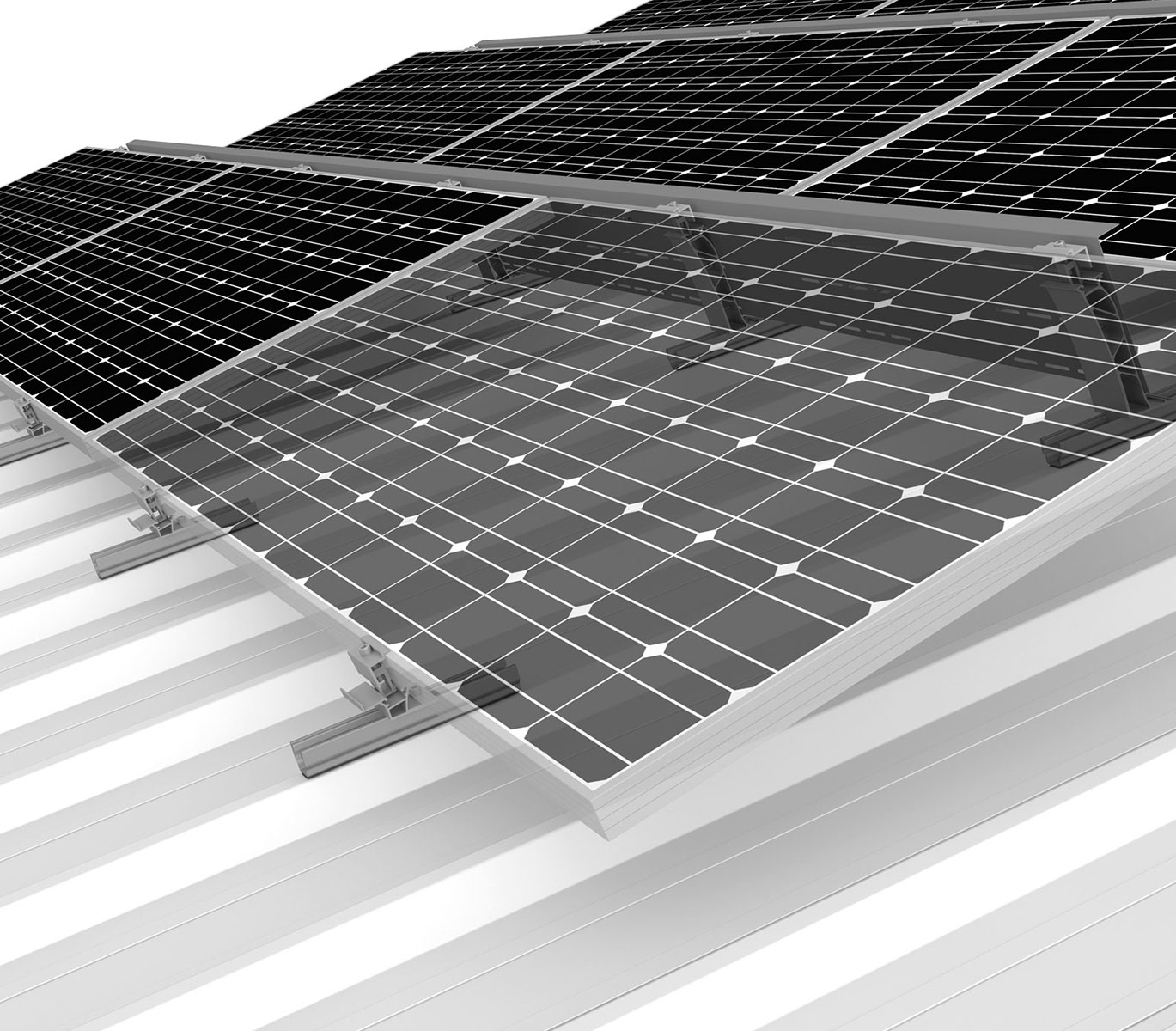

S-Dome 6.10 na K2 MultiRail šini
K2 MultiRail sistem sa kratkim šinama posebno je optimizovan za efikasnost u pogledu materijala i transporta. Sa samo jednim komponentom kombinuje pričvršćivanje za krov i montažnu šinu u jednom proizvodu. Ova čvrsta osnovna šina dostupna je u različitim dužinama. Kada se montira na trapezoidni lim, šina se postavlja paralelno sa visokim grebenom, što omogućava da se moduli poravnaju duž nagiba krova. Ova varijanta, u kombinaciji sa S-Dome 6.10, nudi stabilno i energetski optimizovano rešenje.
Sada dostupno za digitalno planiranje – uz K2 Base

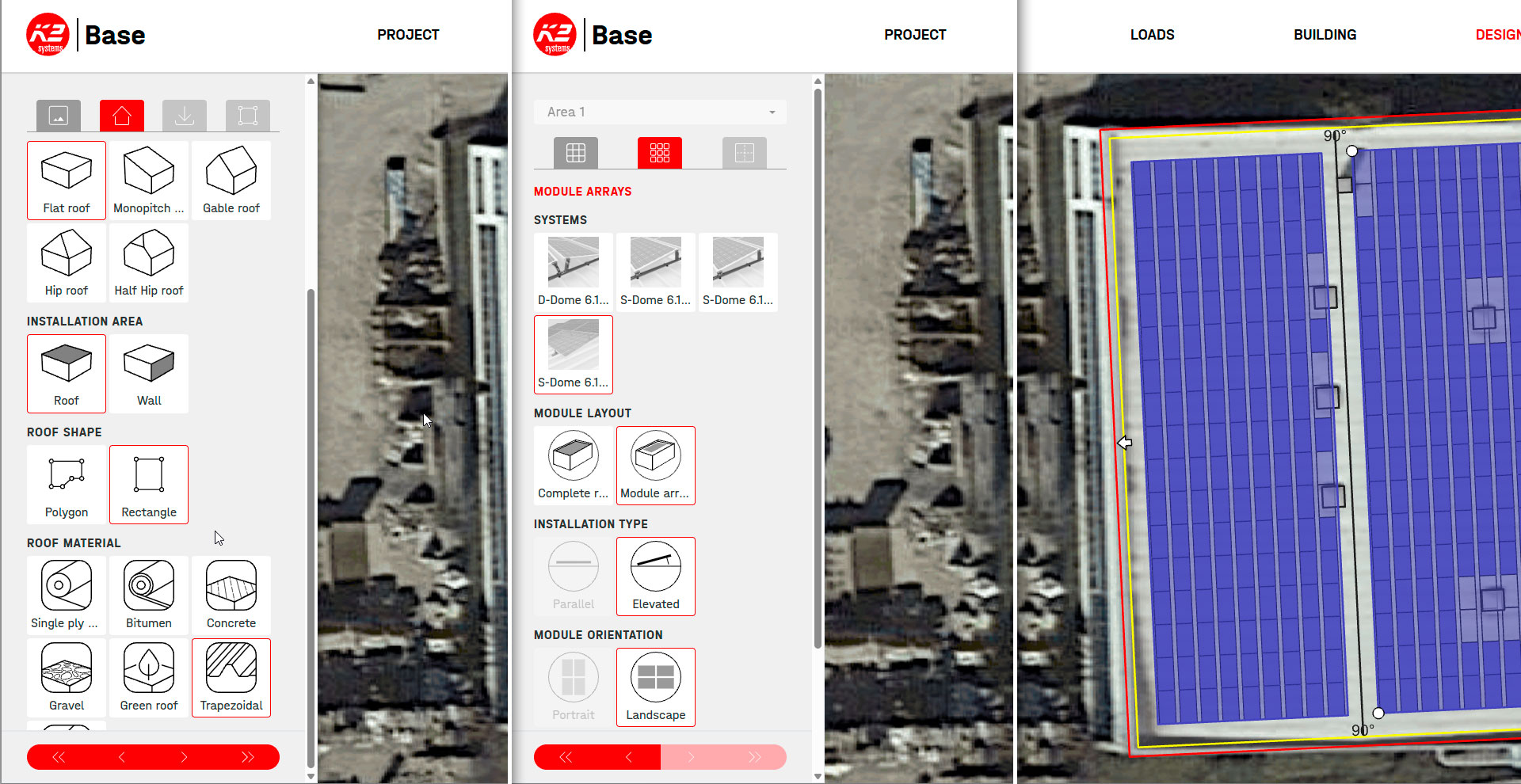

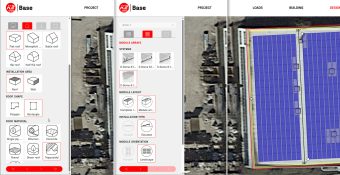

Ono što je ranije zahtevalo podršku K2 tima sada se može planirati samostalno: obe varijante za podizanje na krovovima od trapezoidnog lima dostupne su u softveru za projektovanje K2 Base. Intuitivan korisnički interfejs omogućava brzo, precizno i sigurno planiranje, uključujući statički proračun i listu artikala.
Za specifične zahteve projekta, tehnička podrška K2 tima i dalje je dostupna – posebno kada su potrebne alternativne varijante paralelne montaže, za koje modularni proizvodni asortiman K2 Systems nudi dodatna rešenja.
Trening video: K2 BasicRail PV montažni sistem sa podizanjem modula Dome 6 https://www.youtube.com/watch?v=KzrYnlbvVEk
